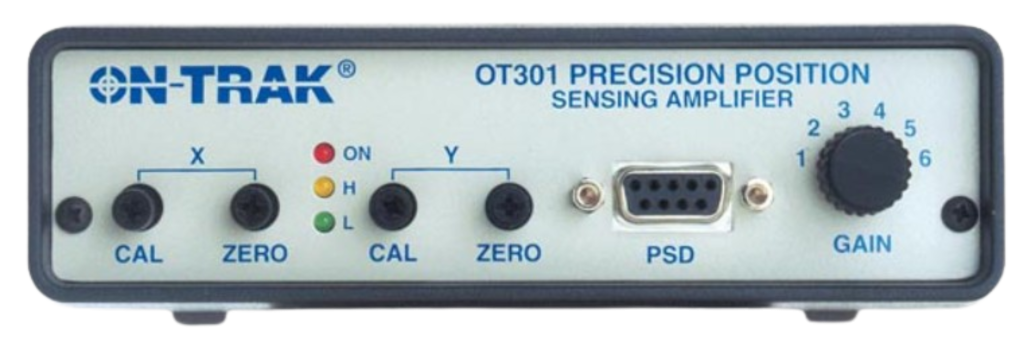

De OT-301 Positiedetectieversterker is de eenvoudigste en meest nauwkeurige manier om de stroomuitvoer van elke positiedetectiedetector (PSD) op de markt te verwerken.
Plug-and-play… uit de doos
De OT-301 is echt plug-and-play en elimineert het gedoe van het ontwerpen en bouwen van een aangepaste versterkingsoplossing. Sluit gewoon de detector aan, schakel de stroom in en u bent klaar om te gaan. Het voordeel is meer gemak, efficiëntie en productiviteit… plus 100% compatibiliteit met uw toekomstige behoeften op het gebied van positiedetectie. De OT-301 betaalt zichzelf binnen een mum van tijd terug.
Elke toepassing… elke detector
Van laserstraaluitlijning tot straalcentrering en spiegelstabilisatie, de OT-301 is ideaal voor een- en tweedimensionale absolute optische positionering of precisiecentrering en nulstelling. Lees de X-Y-positie-uitvoer en SUM-uitvoer van duolaterale, tetralaterale, enkele as-, kwadrant- en tweecellige PSD’s.
Vier transimpedantieversterkers
Vier transimpedantieversterkerkanalen en precisiesignaalverwerkingselektronica leveren de prestaties die nodig zijn voor hoek-, oppervlakte-uniformiteit-, vlakheid-, parallelliteit- en rechtheidsmetingen met nauwe toleranties.
X, Y analoge uitgang die direct proportioneel is aan de straalpositie
De door de positiedetectiedetector gegenereerde fotostroom wordt verwerkt door het vierkanaalsversterkersysteem met behulp van een positiedetectiealgoritme. Het resultaat zijn analoge X- en Y-uitgangen die direct proportioneel zijn aan de straalpositie, onafhankelijk van veranderingen in de straalintensiteit.
Zes versterkingsinstellingen: 0,1 μA tot 1,5 mA
Zes versterkingsinstellingen zijn geschikt voor ingangsstroombereiken van 0,1 μA tot 1,5 mA met een frequentierespons tot 15 kHz. Met een handige ZERO-aanpassing kunt u de nul elektronisch naar een relatieve positie op de PSD verplaatsen. Een CAL-aanpassing maakt kalibratie naar de absolute positie mogelijk.
Functies
- X, Y analoge positie-uitgangsspanningen
- som output
- groot dynamisch bereik: 0,1 μA tot 1,5 mA
- Gelijkstroom tot 15 kHz
- compatibel met alle positiedetectiedetectoren
- nul-offset/nulstelling
- kalibratie aanpassen
- automatische detectorbias
- positie onafhankelijk van de straalintensiteit
Truly plug-and-play, the OT-301 eliminates the hassle of having to design and build a custom amplification solution. Simply plug in the detector, switch on the power, and you’re ready to go.
The benefit is greater convenience, efficiency and productivity and 100% compatibility with your future position sensing needs. The OT-301 pays for itself in no time.
From laser beam alignment, to beam centering, to mirror stabilization, the OT-301 is ideal for one- and two-dimensional absolute optical positioning or precision centering and nulling requirements. Read the X-Y position output and SUM output from duolateral, tetralateral, single axis, quadrant and bi-cell PSDs.
Four transimpedance amplifier channels and precision signal processing electronics deliver the performance necessary for close-tolerance angle, surface uniformity, flatness, parallelism and straightness measurement.
The photocurrent generated from the position sensing detector is processed by the four-channel amplifier system using a position sensing algorithm. The result is X and Y analog outputs that are directly proportional to beam position-independent of changes in beam intensity.
Key Features:
- X, Y Analog Position Output Voltages
- Sum Output
- Wide Dynamic Range: 0.1 μA to 1.5 mA
- DC to 15kHz
- Compatible With All Position Sensing Detectors
- Zero Offset/Nulling
- Calibration Adjust
- Automatic Detector Bias
- Position Independent of Beam Intensity
Applications include a broad range of alignment and measurement tasks, such as shaft, accelerator, assembly line, bore, catapult, engine and engine mount, escalator, fixture, machine tool, propeller, rail, roller, spindle, surface, and turbine alignment. The system also supports precision straightness, flatness, and linear measurements, along with machine leveling and research & development applications.
