Een revolutie in luminantie- en kleurmetingen

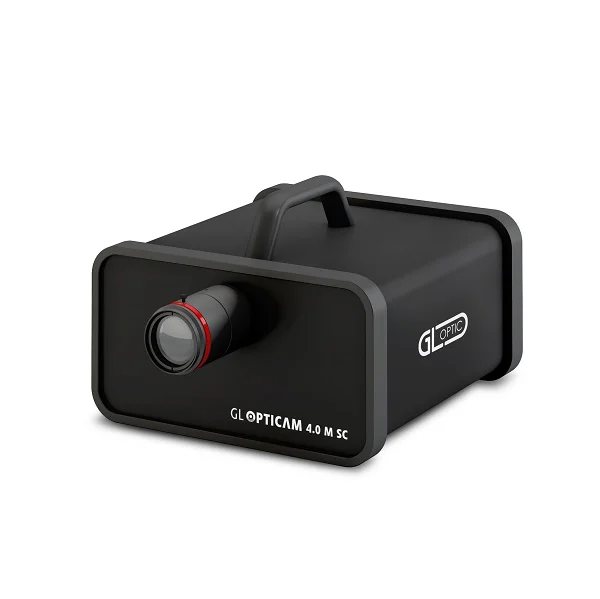

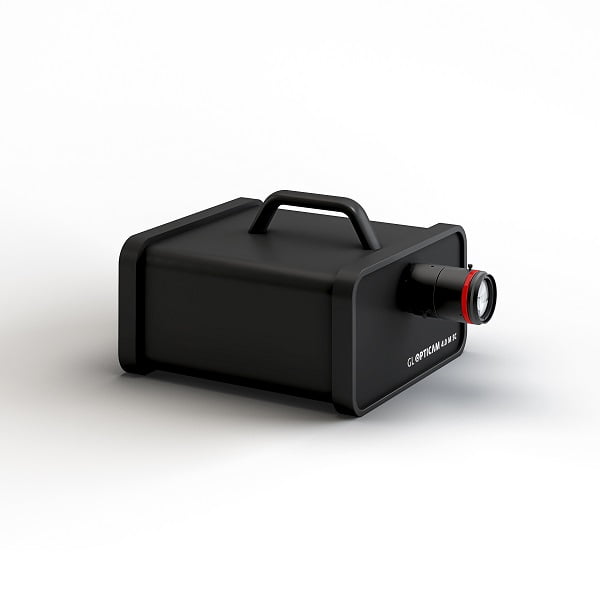

Een nieuw meetinstrument voor luminantie en kleurverdeling op de markt is de GL OPTICAM 4.0 M SC beeldluminantiecamera. De combinatie van beeldhelderheid en kleurmeting met metingen van een geïntegreerde spectroradiometer voor de ultraviolet- tot nabij-infraroodgebieden is een nieuwe ontwikkeling in de industrie. De GL OPTICAM 4.0 M SC is geen typische luminantiecamera omdat hij bestaat uit twee onafhankelijke apparaten in één behuizing. Metingen van de spectrale vermogensverdeling leveren een schat aan extra informatie op over het te bestuderen object.
Matrix spectrale gevoeligheidscorrectie
Matrix spectrale gevoeligheidscorrectie wordt gebruikt door GL OPTICAM 4.0 M SC om nauwkeurige colorimetrische gegevens vast te leggen. Modulaire technologie heeft het mogelijk gemaakt om spectrale distributie- en stralingsgegevens te verkrijgen in de gekozen interessegebieden, terwijl rekening wordt gehouden met de juiste spectrale efficiëntie.
Het apparaat kan eenvoudig en betrouwbaar worden gebruikt dankzij de speciale GL OPTICAM SOFT M beeldverwerkingssoftware, die ook een snelle verwerking en evaluatie van de gegevens van de luminantie- en kleurmeter mogelijk maakt. Op basis van de analyseresultaten kan een rapport op maat worden gemaakt. De nieuwe software maakt het mogelijk om een soepele workflow te creëren, die de anders zo moeilijke meet- en analyseprocedure aanzienlijk stroomlijnt.
Automatische lensdetectie
Voor snelle metingen van helderheid en kleurverdeling in zowel lab- als productieomgevingen is dit camerasysteem al ingesteld. Wanneer het apparaat geïnstalleerde lenzen detecteert, kiest het direct het juiste kalibratiebestand. Met onze plug-and-measure imaging luminantiecamera voor LED’s en andere lichtbronnen kunt u nu snel en nauwkeurig de luminantiedistributie van uw lichtbronnen onderzoeken.

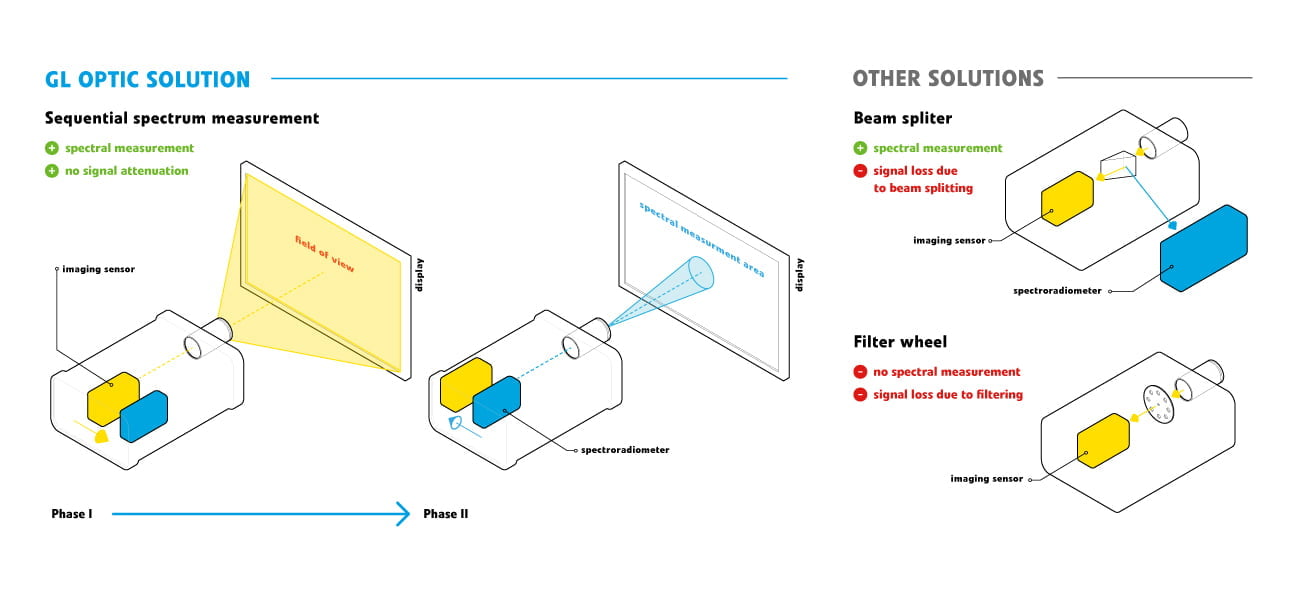

Sequentiële meting
Hogere signaalniveaus worden gegarandeerd door een speciale sequentiële meettechniek in vergelijking met methoden die gebruik maken van eenvoudige optische filters of bundelsplitsers.
Extra functies van de GL OPTICAM 4.0 M SC, zoals een geïntegreerde depolarisator, zorgen voor een groter dynamisch bereik en garanderen dat het systeem is voorbereid op de moeilijkheden die gepaard gaan met het meten van displays.
Productietesten vereenvoudigen
Een stabiele testoplossing voor luminantie is nodig voor de optische prestaties van instrumentclusters, verlichte knoppen en displays. Het is noodzakelijk voor ontwikkelaars, ontwerpers en kwaliteitsingenieurs om lichtlekkage, helderheidsverdeling, contrasten en homogeniteit te bevestigen. Dit innovatieve optische instrument maakt het eenvoudig en nauwkeurig om alle bedieningspanelen met aanraakschermen, verlichte knoppen, displays, toetsenborden en verklikkerlichten in R&D en productie te controleren.
GL OPTICAM 4.0 M SC Gebruik
Beeldvormende helderheids- en kleurmeter
Met de GL OPTICAM 4.0 M SC kunnen helderheids- en kleurdistributieparameters met hoge resolutie en hoge gevoeligheid worden gemeten. De nieuwste apparatuur van GL Optic maakt snelle verificatie mogelijk van de uniformiteit van helderheid, chromatische coridinaten en CCT van een individueel element.
Evaluatie en karakterisering van beeldschermen
Fabrikanten van beeldschermen en individuele componenten moeten hun goederen testen in verschillende fasen van het productieproces. Met zijn geïntegreerde spectroradiometer en beeldhelderheidscamera is de nieuwe GL OPTICAM 4.0 M SC een uitgebreide oplossing waarmee de luminantie en kleurverdeling binnen enkele seconden nauwkeurig kunnen worden gemeten. Het is een ideaal instrument voor vele industrieën, met name de auto-, luchtvaart- en displayproductiesectoren, maar het kan ook worden gebruikt voor kwaliteitscontrole in algemene verlichting.
Wanneer kleur van belang is
Het gebruik van een luminantiecamera en een aparte colorimeter is niet langer nodig. Wanneer verschillende kleuren-LED’s worden gebruikt in een verlichtingsarmatuur of elektrische printplaat, kan de baanbrekende kleurencamera van GL Optic moeiteloos en met grote precisie volledige colorimetrische en spectrale gegevens leveren.
GL OPTICAM 4.0 M SC Kenmerken
Gevaarlijke blauwlichtmetingen
De spectrale meting van de achtergrondverlichting, de functie voor het wegen van blauwlichtrisico’s en de gecorrigeerde luminantiemetingen maken BLH-beoordeling mogelijk voor elk punt van het geteste object op basis van de LB-waarde.
Nauwkeurige meting van x,y-coördinaten naast L voor elke pixel
Een gevoeligheidsaanpassing wordt toegepast op elke pixel van de afbeelding op basis van spectrale metingen van de achtergrondverlichtingsbronnen. Dit levert een nauwkeurige meting op van de kleurcoördinaten op elke locatie op het gemeten scherm.
GL OPTICAM 4.0 M SC Metriek
Met de GL OPITCAM 4.0 M SC kunt u alle volgende grootheden meten:
Fotometrische grootheden
- Puntluminantie [cd/m2]
- Helderheidsverdeling, contrast
- Isocandela-diagram
- Gemiddelde, gemiddelde luminantie
- Min Max-diagram en tabellen
Colorimetrische grootheden
- Gecorreleerde kleurtemperatuur – CCT en Duv
- Kleurweergave-indices – CRI, R1 tot R14
- TM-30 – Rf, Rg, CVG
- Kleur uniformiteit
- Binning en kleurconsistentie
- Spectrale vermogensverdeling
