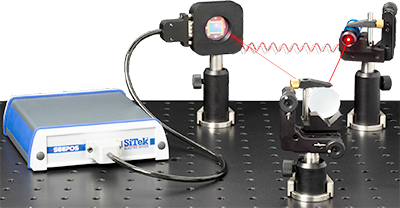

SiTek SEEPOS: Sub-Micron Positioning — Plug-and-Play
De PSD-signaalverwerking en optimalisatietool SEEPOS, ontwikkeld door SiTek, biedt een complete en gebruiksvriendelijke positioneringsoplossing.
Hoogwaardige PSD-elektronica gecombineerd met digitale signaalverwerking en snelle USB-gegevensoverdracht levert een krachtig meetsysteem.
Met zijn grote dynamisch bereik verwerkt SEEPOS lichtvermogens van nW tot mW, van DC- tot gemoduleerde lichtbronnen.
Alle parameters, zoals PSD-voorspanning, versterkerversterking, het gebruik van analoge en digitale filters, enz., worden eenvoudig geregeld vanuit de meegeleverde s
oftware en de lichtvlekpositie wordt continu weergegeven zowel in XY- als X-t, Y-t-grafieken.
advantages
- extreem veelzijdig — alle belangrijke parameters kunnen worden aangepast
- hoge prestaties — 16 bit A/D-conversie bij 1 MHz en full speed USB-gegevensoverdracht
- gebruiksvriendelijk — intuïtieve interface gebaseerd op LabVIEW
- geschikt voor alle gebruikers — eenvoudige installatie en geavanceerde analysetools inbegrepen
scope
- laserstraaluitlijning
- monitoring van trilling, doorbuiging en beweging
- doelrotatie en verplaatsing
characteristics
Highest Performance
- 16 bit A/D-conversie bij 1 MHz en full speed USD-gegevensoverdracht
- resolutie onder optimale omstandigheden <1 micron (SN 100.000)
- voorspanning 0-30V
- dynamisch bereik 50nA — 5mA
- trigger in- of output voor signaalmodulatie
Software
- snelle en eenvoudige installatie
- intuïtieve interface gebaseerd op LabVIEW
- de lichtvlekpositie wordt continu weergegeven zowel in XY- als X-t, Y-t-grafieken
- besturing via software
- voorspanning 0-30V
- versterkerversterking
- gebruik van analoge en digitale filters
accessory: PSD Holder MH01
De SiTek PSD-houder MH01 is een hoog lineariteits-PSD gemonteerd in een mechanische houder die perfect past bij SEEPOS. Hij is ontworpen om te passen bij alle Ø1" filters evenals standaard optomechanische componenten, zoals pootjes en lenzenbuizen.
De houder is beschikbaar met SiTek’s PSDs variërend van 2,5 — 20 mm (1D) en 2 x 2 — 20 x 20 mm2 (2D), zie MH01 datasheet (
do you want to know more?
Wilt u meer weten over SiTek’s SEEPOS?
View the datasheet (
Blijf op de hoogte van productnieuws dat gerelateerd is aan uw vakgebied.
Ga naar het PEO-nieuwsaanmeldingsformulier en selecteer uw interessegebieden.
Â
SEEPOS software
SEEPOS in case
SPD holder MH01
